摩崖科技微能量采集系列方案之

智能照明系統干接點壓電無線開關方案V3.6

智能照明系統主要對建筑內樓層衛生間、電梯廳、地下室車庫等公區照明進行分散控制和集中管理,并通過智能照明模塊控制器內部的控制策略和控制邏輯對照明進行控制，為大樓提供舒適環境的前提下，達到節約能源和節省管理人員的目的。智能照明系統干接點壓電無線開關方案，衛生間、電梯廳、地下室車庫等公區照明干接點開關使用壓電自發電無線，免去安裝干接點開關過程中開槽、預埋、穿線、安裝等施工過程，大大節省了人工成本，同時還節省電線材料成本。大幅度降低了智能照明系統項目工程的總體造價。

摩崖壓電無線開關接入智能照明系統樓層示意圖

智能照明系統干接點有線開關和壓電無線開關線路對比圖

干接點壓電無線開關由壓電開關和干接點接收器組成，是可以接入智能照明系統的一類壓電無線開關，下面我們來介紹一下干接點壓電無線開關的特點。

干接點壓電無線開關優點：

1、照明系統兼容：干接點壓電無線開關能接入各種照明系統。

2、免布線：免去開關布線，開槽、預埋、穿線等施工過程，大大節省了施工成本、電線成本，降低了工程造價。

3、壽命長：開關120萬次按壓測試無衰減，使用10-20年。

4、免維護：開關壓電自發電，開關是無線控制的，無路線損壞等問題，節省維護成本。

5、易安裝：壓電開關直接貼墻安裝，或打玻璃膠安裝，安裝極其簡單。

6、PCT全球?qū)＠Ｗo：摩崖神光壓電自發電技術是有別于易能森磁切割自發電技術的性能更優的自發電技術，摩崖神光打破了易能森磁切割自發電技術的壟斷，并成功申請了PCT專利。

智能照明干接點壓電開關安裝說明：

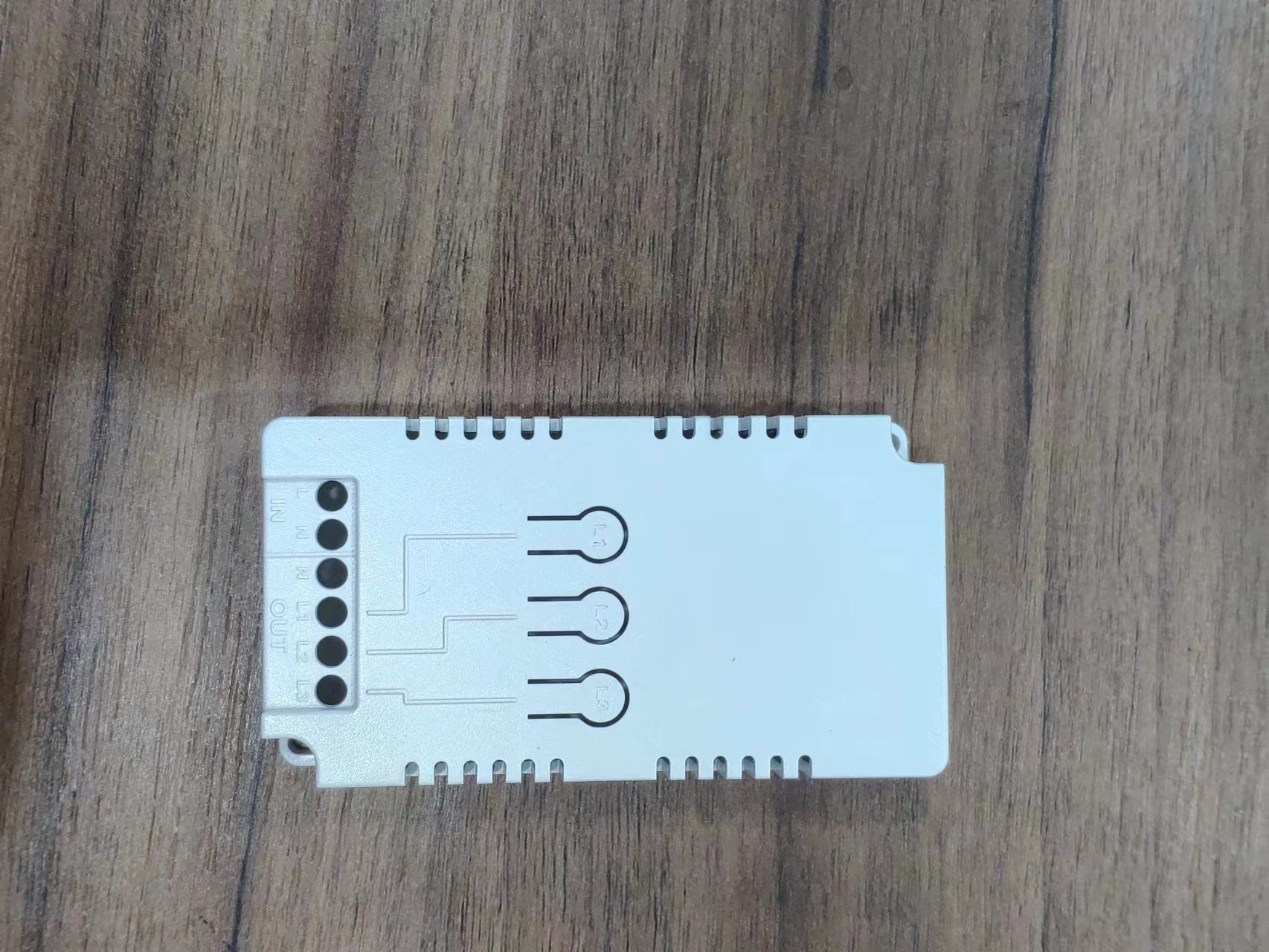

           二位干接點接收器DR2-24               二位壓電開關

產品介紹：

干接點控制器與開關配套使用，提供干接點信號，支持一控一、多控一控制方式。

產品特點

1.采用安規級芯片、優質元器件。

2.經過嚴苛測試無故障壽命達到10年以上。

3.UL94V-0阻燃外殼。

4.多種組合控制。

5.開關無需布線，省去人工布線成本。

產品參數

輸入電壓：DC24V                    干接點電壓：≤48V / 220V

待機功率：＜0.3W                   輸出通道：1-2通道

工作頻率：433.92MHZ                工作溫度：-20~55℃

外形尺寸：L90*W48*H23mm              配對數量：8個/通道

接收距離：空曠≥150米 室內≥50米（注：接收距離根據不同的使用環境有所差異。）

安裝方式：

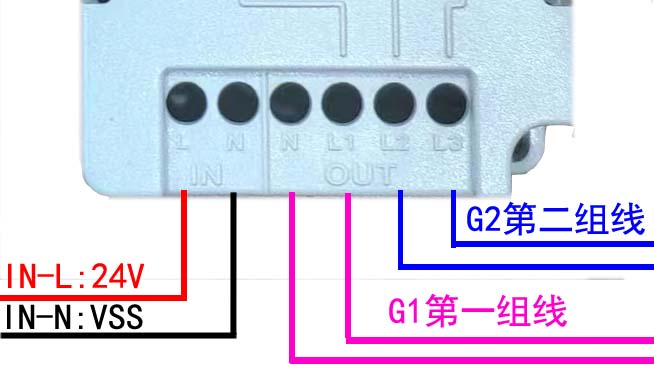

接線方式，IN是一組接電源線,注意24V（L）和VSS(N)不能反接，兩組無極性干接點信號線。

干接點接收器線纜選擇：

線纜規格建議：一個干接點接收模塊24V電源線2根，線路2路4根，2+2*2=6，一個干接點接收模塊需要一條6芯1.0電纜，建議預留2根備用線，即一個干接點接收模塊建議使用8芯1.0電纜。

電纜的芯數的數量根據這一層控制電路決定，一鍵開關對應的一個電路2根線，二鍵開關對應的一個電路2*2根線，+2個電源線， 1K+2K開關是（1+2）*2 =6根線，加2個電源線，共8根，可以選擇2個根6芯線，也可以一根8芯線，如果預留2線備用，可以選擇一根10芯線，根據自己情況選擇幾芯線。

干接點接收器的安裝位置選擇：

單側方案一:接收器考慮一個位置全覆蓋的話，需要放在電梯通道和走廊通道的T結合部天花正中間，大樓第一層公共區域走道墻壁上放置壓電無線開關實測都要以可以正常。單側方案開關位置不建議放置遠端斜對角的洗手間靠最里面的位置（偶爾有丟包的），應該移動壓電無線開關，放在走道里墻壁上，就十分保險。

雙側方案二:每面走道都只裝本側開關的接收器，優點是完全無死角，開關位置可以洗手里內墻壁上，圖上紅圈位置。缺點是接收需要兩個走道分別放置，其中有一端離弱電井遠，不知道有線距離多

接收器固定方式：

將接收器置于合適位置，使用工具將螺絲緊固兩端固定孔，接收器固定。注：盡量避免安裝在金屬面或金屬遮擋的地方以免影響接收距離，注意區分電源輸入/輸出端子。

與開關配對

配對：接收控制器處于通電狀態下，長按需要配對的接收控制器“配對鍵”3秒(L1為第一組線配對鍵，L2為第二組線配對鍵)，“配對鍵”對應的指示燈閃爍后松手進入配對模式，然后按1下需要配對的開關面板，指示燈閃爍后熄滅表示配對成功，即可使用該按鍵控制該無線接收控制器（若需一控多或多控一請更換不同的開關或接收控制器重復以上步驟）。

注：配對距離2米以內，在配對模式下,10s內沒有完成配對操作或無配對操作自動退出對碼模式,也可以通過短按“配對鍵”退出配對模式。

配對成功測試：

將測試驗證儀四根指針對應插入N、L1、L2、L3四個孔，按下開關第一個鍵，指示燈閃爍則此開關第一個鍵配對成功；按下二個開關鍵，第二個指示燈閃爍則此開關第二個鍵與接收器配對成功

清除配對：

接收控制器處于通電狀態下，長按需要清除的接收控制器“配對鍵”8秒，“配對鍵”對應的指示燈閃爍后松手，指示燈熄滅，當前通道清碼完成。
